航道桥孔禁航发光标志

2022年8月14日 0 条评论 1.89k 次阅读 0 人点赞

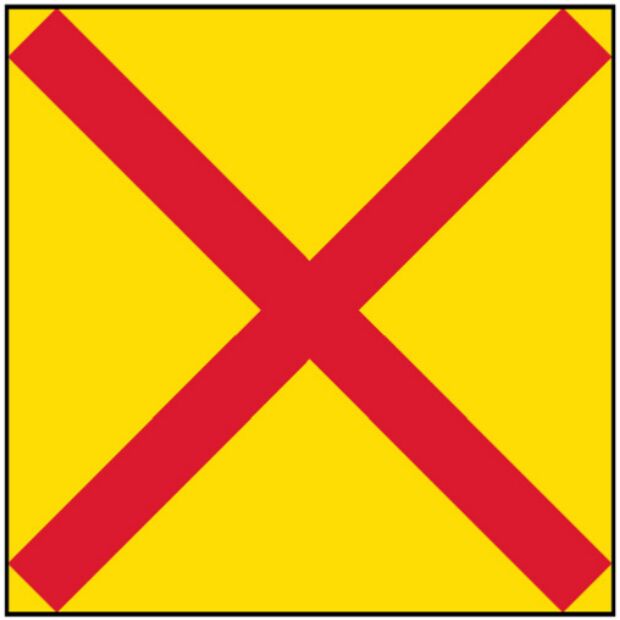

根据国标《中国海区可航行水域桥梁助航标志》(GB 24418)的技术要求,桥孔禁航标志的整体形状为方型,版面为黄色底膜,红色叉形图案,若采用LED发光标志工艺,要求其灯色为红色定光,夜间“红×”图案显示为红色灯光。设置于桥孔上方,表示该桥孔仅为对向航道通航方向,本方向为禁航方向,不得通行。版面图标如下:

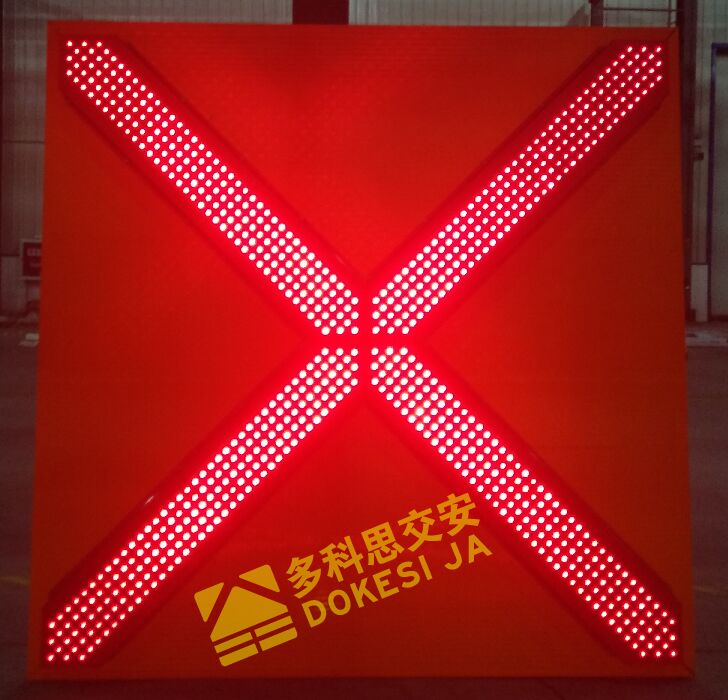

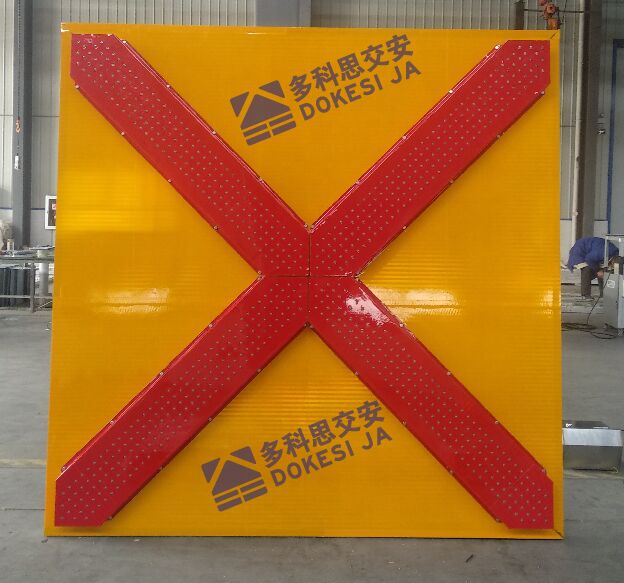

为提升“桥孔禁航标志”的夜间远距离视认效果,增强标志的动态警示功能,特采用LED主动发光技术,设计本“桥孔禁航发光标志”,在标志的“×”型图案上,嵌入高亮红色LED发光管,根据标志工艺技术要求排布LED发光管数,可采用密集点阵法,或松散点阵法,但LED发光管之间的中心间距不得小雨5cm,以保证光效的视觉融和性。

设计参数如下:

反光膜:国标IV类专用反光膜;
版面尺寸:2000mm×2000mm或2400mm×2400mm;
LED灯色:红色;
整体厚度:45mm(仅为标志体,不含滑槽结构件);
供电方式:通常采用太阳能蓄电池供电,其配置应根据版面整体功耗,及安装位置的平均日照时间,和最长连续阴雨天数,但蓄电池满充时,具备抵抗连续阴雨日不少于10天。如果具备市电条件,可采用外接市电的供电方式;工作电压:DC~12V。
点亮方式:自动光控,能根据安装环境的光照强弱变化,自动开启/关闭标志发光矩阵。
闪烁方式:建议采用周期循环控制(亮1.25秒,灭2.75秒)。
结构件:应符合国标《道路交通标志板及支撑件》(GB/T23827)相关技术要求,并适合海面耐腐蚀环境,同时,需保障超系数的抗折结构稳定性。

功能优势:

(1)提升标志的远距离视认性能;
(2)提高标志的动态警示性能;
(3)增强标志的大侧角辨认性能;
(4)增加了标志在背景环境中的捕捉率。

产品咨询电话:陈经理,15380870333,还可持续关注本网站其它相关内容.
