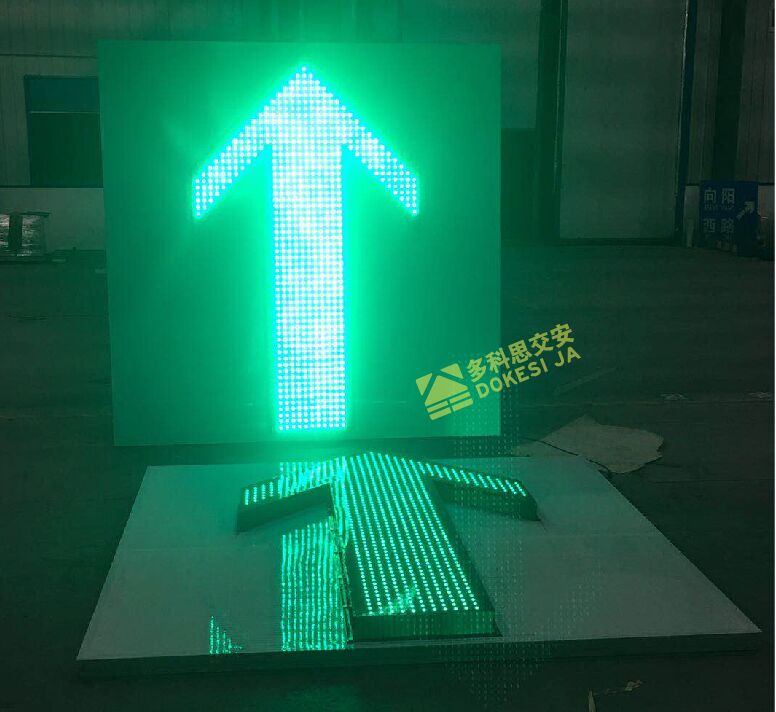

单向通航桥孔发光标志,其整体版面为:白色的正方形底板+绿色箭头,尺寸通常采用2000mm*2000mm规格,主要安装设置于桥梁下方通航桥孔的最佳位置,用于标识桥孔下方的正向航道,告知本航道为单向通航,指示船舶按照规定的航道方型靠通行,以免发生船舶碰撞事故的危险隐患。为提升“单向通航桥孔”在夜间的警示效果,和远距离的可视性,标志已逐步升级为主动发光功能,在标志的四个侧边,等距离嵌入高亮LED发光管,通过内部的精密电路,实现标志在夜间的动态闪烁功能。产品生产测试照片如下:

具体参数如下:
 (1)反光膜。通常采用国标IV类反光膜,可根据需要选择III类或V类膜。
 (2)闪光模式。常亮模式/动态闪烁模式(可根据需要于出厂前设定具体闪烁频率参数值)。
 (3)点亮模式。控制箱内设置光控模块,能根据安装位置周围的光亮变化,自动开启/关闭发光单元。
 (4)标志四周封装采用铝合金型材,或金属板材折边成型,转角采用圆弧弯头连接,标志整体厚度≤38mm(不含滑槽、背板扣件)。
 (5)标志版面的LED安装圆孔采用激光数控设备打孔,圆孔直径规则规律无偏差偏位,打孔处反光膜边缘应平滑、整齐、无毛刺。根据需要,采用不同的布点密度。
 (6)采用全自动亮度性能检测焊接设备,制造LED光学线串,每颗LED配备独立电阻、套管,便于光学测试,和故障维修。
 (7)单粒LED在额定电流时的法向发光强度:红色≥5000mcd,黄色≥3000mcd,白色≥6000mcd;LED半强角θ1/2≥12.5º。
 (8)发光模式:采用精密光控模块,能根据标志安装位置周围的光照变化,自动开启/关闭标志发光单元。
 (9)防水防尘等级:符合IP55要求。
 (10)环境温度适用等级,根据地理区域选配:中国南部地区选用A级;中国中部地区选用B级;中国东北地区选用C级。(注:A级-20℃~+55℃;B级-40℃~+50℃;C级,-55℃~+45℃)。
 (11)、供电系统及配置:
 A、接入电网供电时,输入电压220V,输出电压24V。
 B、采用太阳能供电时,蓄电池满载状态下发光工作时间不小于120小时。
 (12)特点及优势:标志光穿透率强,警示效果极佳,特别是黄色灯管,在雾霾、恶劣天气中,具备很强的视认性。

更多了解,请持续关注本网站(http://www.njsaisi.com),或致电陈经理(1377-641-9300).
